器具開關在阻性負載，感性負載，馬力負載等不同負載條件下開關觸點的選用
Honyone技術部提供
近20年Honyone宏利源在開關研發與制造過程中，積累了大量的開關觸點選材經驗?，F(xiàn)針對各種負載條件下開關觸點選用以及各種負載的概念進行一些經驗性總結，分享給大家，望各位業界同仁發現有不妥之處，隨時指正！
首先器具類開關，電子類開關，根據所應用的設備不同，基本分為以下幾大類負載類型，我們羅列出在各種負載條件下的開關觸點選用，以及處理方式：
1.電阻負載 Resistance load
電阻負載是指僅電阻負載時的功率因數1(cos =1)。開關的額定標記表示使用交流時的電流容量。一般應用于開關負載檢測柜，申請UL.CQC等產品認證時，認證機構指定為阻性負載，阻性負載一般是指理論上的負載100%功率。只有這樣才能給出一個開關產品的基礎負載參數。
開關在阻性負載的應用為：烤箱，電爐子，熱得快，熱水器之類的應該屬于阻性負載。
2.直流負載 DC load
直流負載的情況下，不同于交流，由于電流方向恒定，因此同一電壓的情況下，電弧的持續時間更長。常應用于車載類電器產品，例如，車載吸塵器，車載充氣泵等。直流負載的計算類比方式為：14VDC=115VAC。 28VDC=250VAC，一般最直觀的類比計算方式如下，這不是硬性規定，只是開關行業在實際應用中，推算出來的公式，例如 3A 14VDC.的直流負載基本類似于 3A 115VAC的交流負載。但相同電流與電壓值下，直流負載對于開關觸點的損傷要大于交流電。
3.白熾燈負載 Incandescent lamp load
使燈點亮?xí)r，將開關置ON后，由于瞬間流過的沖擊電流是通常電流的10～15倍，因此可能會發生觸點的粘連，選擇開關時請考慮到該過渡電流。

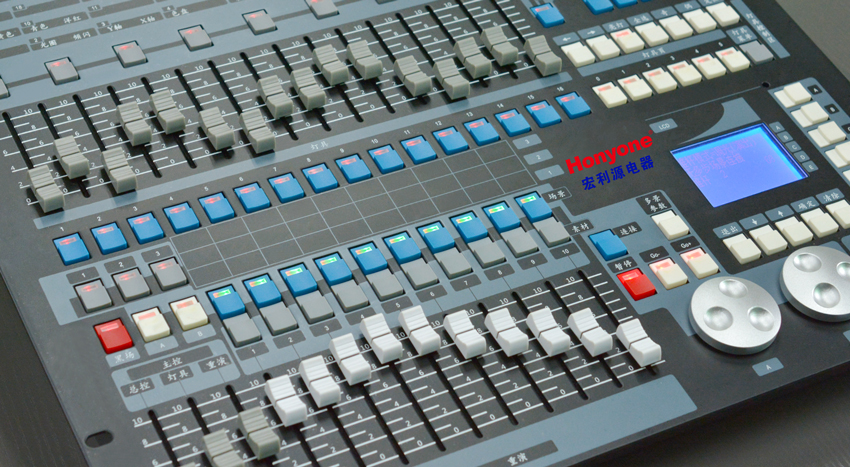

開關應用于舞臺燈光，激光燈，射燈。對于開關的觸點要求極高，舉例 燈光的額定電流為5A 220VAC。在燈光開始的瞬間，瞬間電流最高可達60A，這樣高的負載下，如果開關觸點選擇不當，或者開關的分?jǐn)嗔Σ粡?qiáng)，都容易造成開關觸點的粘連，無法斷開。
4.感性負載 Induction load
感性負載繼電器、螺線管、蜂鳴器等的情況下，會產生逆起電勢所引起的電弧，可能會引發觸點故障，因此建議插入適當?shù)幕鸹ㄏ娀 ?br />
電感性負載是開關電源中常見負載，會產生遠超過正常工作電流的瞬間浪涌電流，浪涌電流很容易達到穩態電流的8至10倍。當電感性負載上的開關打開時，電感或變壓器會在電路中感應出反向電壓。該電壓對搞電路電流的任何變化，并能達到幾百伏。如此高的電壓可以防止開關觸點的腐蝕電弧，起到自清潔的作用。在相同條件值下。直流感性負載對于開關觸點的腐蝕更大，因此直流感性負載的觸點選用要高于交流。電動機，電焊機，冰箱，空調，電風扇，脫排油煙機，電鉆等屬感性負載。
5.電機負載 （馬力負載）Motor load
電機在啟動時，流過的啟動電流是通常電流的3～8倍，因此可能會發生觸點的粘連。因電機種類而異，但是流過的電流是公稱電流的數倍，因此選擇開關時請參考下表所示的值。
另外，使電機逆向旋轉時，需要考慮到使用ON-OFF-ON開關時應避免產生相乘電流(啟動電流+逆起電流)。
電機種類
啟動電流
三相感應電動機 箱型
銘板記載電流的約5～8倍
單相感應電動機 分相啟動型
銘板記載電流的約6倍
電容啟動型
銘板記載電流的約4～5倍
反彈啟動型
銘板記載電流的約3倍
旋轉過程中使其逆向旋轉的情況下，流過的電流是啟動電流的約2倍。另外，用于會發生過渡現象的負載時，如電機逆向旋轉操作、或者異極切換等，因時滯的影響，切換時的極間可能會發生電弧短路(電路短路)。
對于馬力負載與電機負載有一個誤區，其實在開關的外殼標示時，經常會看到30A 250VAC 是指繼電器常開端的負載！
1/2HP 是功率的概念！約1250W.
1匹(HP)=2500W 嚴格來講是2499W,這是日本規定的,也是根據能效比EER計算出來的.此匹和一般說的馬力完全兩個概念,但這個匹就是有那個馬力計算出來的.
1馬力=735W,一匹的定義就是輸入1馬力的功率所能產生的功率大小,這里面就有一個系數的問題,日本規定的這個系數是3.4，并且認為這個3.4是最應該的最小的能效比EER了。
所以 1匹=735*3.4=2499W
6.電容負載 Capacitor load
水銀燈、熒光燈及電容電路的電容負載的情況下，開關電路接通時，會流過非常大的沖擊電流，有時可達到穩太電流的100倍。因此請使用實際負載測量其過渡值，確認是否在未超過額定電流的范圍內進行使用，利用實際負載確認后再進行使用。電視機，電腦等電子設備應該屬于電容性負載。
7.微小型負載 Mini Load
開關在微小負載領域中使用時開關觸點，如無特別標注，則均使用銀或者銀合金。因此，因時間變化、外界環境的影響，接觸面容易發生硫化，導通性可能會變得不穩定。為此，在微小電流下使用時，使用頻率較少的情況下，請使用金Au電鍍或者Au鍍層的以下產品。
例如HONYONE公司的帶燈輕觸開關型號TS系列。按鈕開關型號PB06、PB26系列等。指的是在最小電流6mA以下，最小電壓3V以下，開關只起到的觸發信號的作用，其所施加在開關上的負載幾半可以忽略不計，但就是這種微小型的開關，卻是開關業界最不好掌控的。HONYONE累積了20多年的制造研發經驗，在微小負載開關領域已經達到領先水平。
Honyone技術部
2019-04-03
